Indikator Penunjuk Presisi Untuk Kalibrasi Penguji Slip Sisi

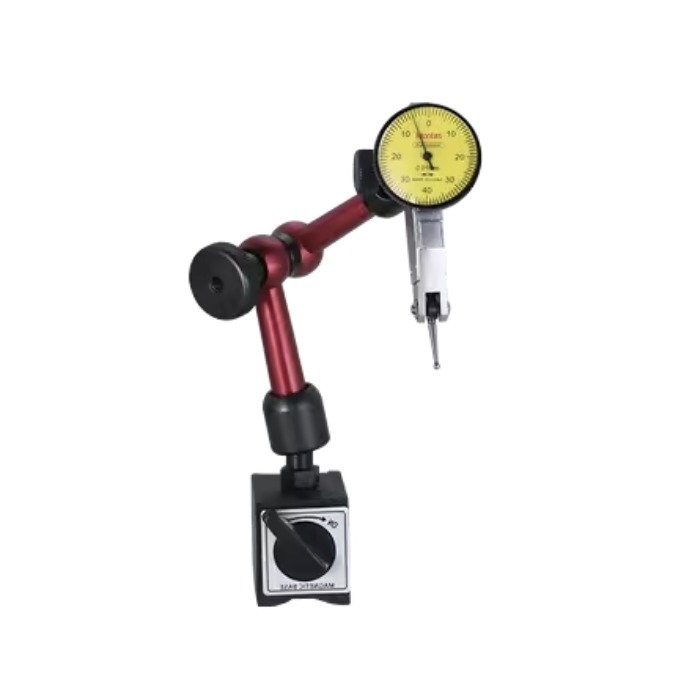

Indikator dial untuk kalibrasi penguji slip samping

Ikhtisar Produk
Indikator dial adalah alat pengukur perpindahan mekanis presisi tinggi yang umum digunakan untuk kalibrasi penguji slip samping. Alat ini mengukur perpindahan lateral kecil dari pelat slip di bawah kondisi beban statis, yang memungkinkan pengguna untuk menilai apakah penguji memiliki kesalahan offset dan untuk memverifikasi keakuratan keluaran sensor. Alat ini biasanya digunakan dalam kombinasi dengan pelat kalibrasi standar, platform kalibrasi, atau perangkat geser.

Mengapa Kalibrasi Diperlukan
Pastikan Akurasi Pengujian
Penguji slip samping digunakan untuk mengevaluasi status penyelarasan roda depan kendaraan (misalnya, sudut toe atau camber). Hasil pengujian yang tidak akurat dapat menyebabkan kesalahan penilaian tentang kinerja kemudi kendaraan, yang memengaruhi keselamatan dan kepatuhan.

Mematuhi Standar Peraturan dan Kualitas
Menurut standar nasional untuk inspeksi kendaraan (misalnya, GB21861 di China), penguji slip samping harus dikalibrasi secara berkala untuk memastikan nilai slip yang diukur berada dalam rentang kesalahan yang dapat diterima (biasanya ±1 m/km atau ±0,5 m/km).

Verifikasi Linearitas dan Stabilitas Sensor
Dengan membandingkan perpindahan fisik yang ditunjukkan oleh indikator dial dengan nilai slip yang ditampilkan oleh sistem, pengguna dapat menentukan apakah keluaran sensor mengalami drift titik nol atau kesalahan penskalaan.

Cara Penggunaan
1. Persiapan
Bersihkan permukaan penguji slip samping untuk memastikan bahwa pelat geser atau rel bergerak bebas.

Pasang pelat slip standar atau blok kalibrasi pada mekanisme rol penguji.

Pasang indikator dial ke tepi platform atau dudukan kalibrasi, pastikan ujung indikator menyentuh sisi pelat geser dengan pra-beban yang sesuai (biasanya kurang dari 0,1 mm).

2. Langkah-langkah Kalibrasi
Mengatur Nol Dial: Sesuaikan indikator dial ke nol dengan menyelaraskan ujung dengan pelat kalibrasi di bawah pra-beban ringan.

Geser Pelat: Dorong pelat slip secara perlahan untuk mensimulasikan gerakan roda kendaraan yang melewati penguji (biasanya ±10 mm perjalanan).

Catat Perpindahan: Secara bersamaan catat nilai perpindahan mekanis (dalam mm) yang ditunjukkan oleh dial dan nilai slip (dalam m/km) yang ditampilkan pada sistem penguji slip samping.

Konversi dan Bandingkan: Konversikan pembacaan dial menjadi nilai slip (m/km) dan bandingkan dengan pembacaan sistem untuk menghitung setiap penyimpangan.

Sesuaikan Jika Perlu: Jika kesalahan melebihi toleransi yang diizinkan, kalibrasi ulang keluaran sensor, faktor penskalaan perangkat lunak, atau parameter modul kontrol.
 Catatan
Indikator dial harus diverifikasi dengan blok pengukur bersertifikat atau oleh lembaga metrologi terakreditasi sebelum digunakan (presisi tipikal: 0,01 mm).

Pelat kalibrasi harus bergerak dengan lancar tanpa macet atau gesekan berlebihan untuk memastikan hasil yang akurat.

Kalibrasi rutin direkomendasikan setiap 6–12 bulan, dan catatan kalibrasi harus didokumentasikan dengan benar.

Sensor perpindahan laser atau komparator digital juga dapat digunakan untuk verifikasi silang jika diperlukan.

 Set Kalibrasi yang Direkomendasikan
1 × Indikator Dial Tipe Tuas (rentang 0–1 mm, resolusi 0,01 mm)

1 × Pelat Slip Kalibrasi Standar

1 × Dudukan Pemasangan atau Lengan Kalibrasi

1 × Lembar Catatan Kalibrasi (Templat Excel)
